tac_contact_mask — 2D tactile op
- データ種:
image→region - 呼び出し:
fullseye.apply(img, "tac_contact_mask", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

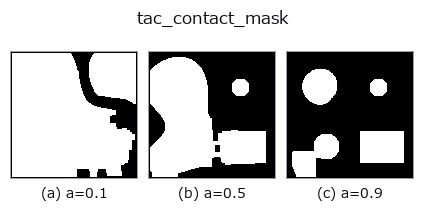

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

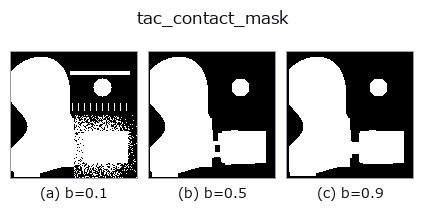

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

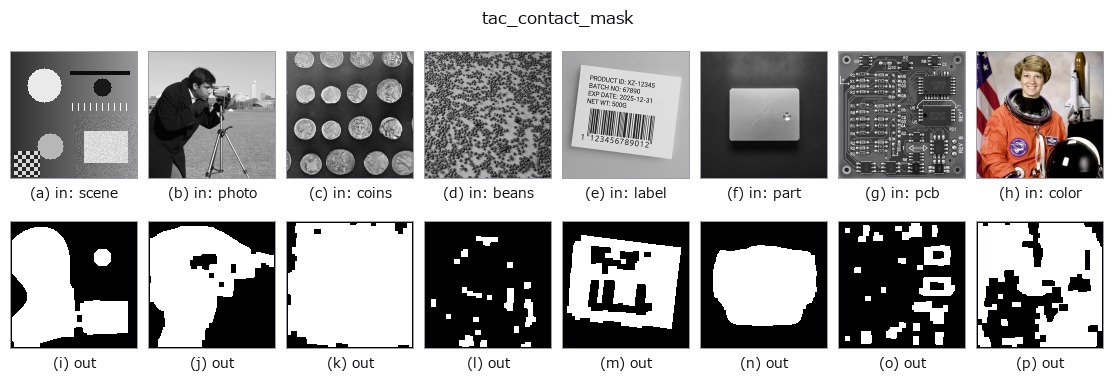

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
Contact region of a tactile frame by pseudo-reference background
subtraction: dev = |v - G_sigma(v)| with sigma = max(2, min(H,W)/6)
(the low-frequency envelope stands in for the undeformed reference frame),
thresholded at thr = 0.005 + 0.145*a gray levels, then cleaned with
round(3*b) iterations of binary opening followed by binary closing
(3x3, 8-connected). a = deviation threshold (sensitivity), b =
morphological cleanup strength. Returns a BINARY 0/1 float64 region of the
input HxW; a perfectly flat (constant) frame has zero deviation everywhere
and therefore yields an EMPTY mask.
何も写っていないフレーム(実測): 明るさが一様な画像を入れると、明るさに関係なく空(全画素が背景 0)になる。真っ白でも真っ黒でも同じで、明るさそのものでは何も検出しない。
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
tac_contact_mask 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- sim2real_and_alife —
py -3.11 examples/sim2real_and_alife.py
型が繋がる次の op(region を入力に取れる)
identity · reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small
同カテゴリ(tactile)
tac_height_from_shading · tac_surface_normal · tac_pressure_proxy · tac_shear_field
