coherence_enhancing_diff — 2D smoothing op
- データ種:
image→image - 呼び出し:
fullseye.apply(img, "coherence_enhancing_diff", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
coherence_enhancing_diff(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
出力は viridis 風の疑似カラー(暗い紫 = 小、黄 = 大)。距離・位相・向き・深度のような「量の場」を読むため。

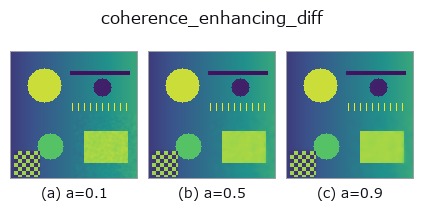

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

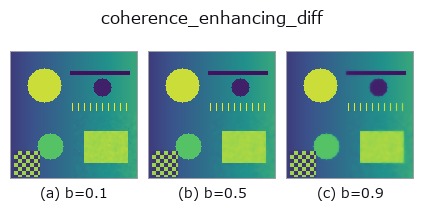

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

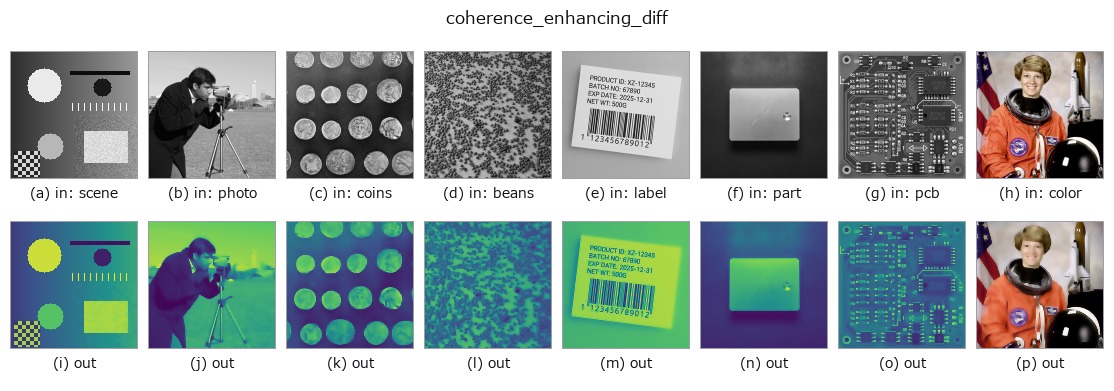

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
実装は anisotropic_diffusion と同一(kind: "anisotropic")。
本来の coherence-enhancing diffusion は構造テンソルの固有ベクトルに沿って
拡散方向を制御する(線状構造をつなげる)手法だが、この代役ではその構造
テンソル計算を行わず、単純な Perona-Malik 異方性拡散で代用している
(近似の限界 ―― 線状構造の連結効果は再現されない)。HALCON の
coherence_enhancing_diff（Perform a coherence enhancing diffusion of
an image.）の代役。
a が反復回数、b が伝導度閾値 K を振る。両方が使われる。
端の扱い: 反対側へ巻き付ける(周期)(実測。tools/impl2/border_probe.py)。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
coherence_enhancing_diff 0.35 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_smoothing_rank —
py -3.11 examples/gallery2d_smoothing_rank.py
型が繋がる次の op(image を入力に取れる)
identity · gaussian · mean_box · bilateral · unsharp · median · min_filter · max_filter
同カテゴリ(smoothing)
gaussian · mean_box · bilateral · unsharp · sk_tv · sk_wavelet · sk_rolling_ball · sk_nlm
