xsitk_maxentropy_thresh — 2D extra op
- データ種:
image→region - 呼び出し:
fullseye.apply(img, "xsitk_maxentropy_thresh", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

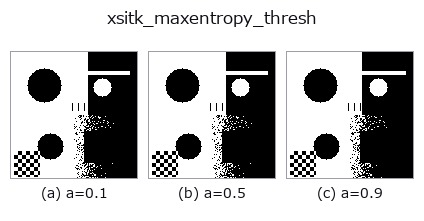

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

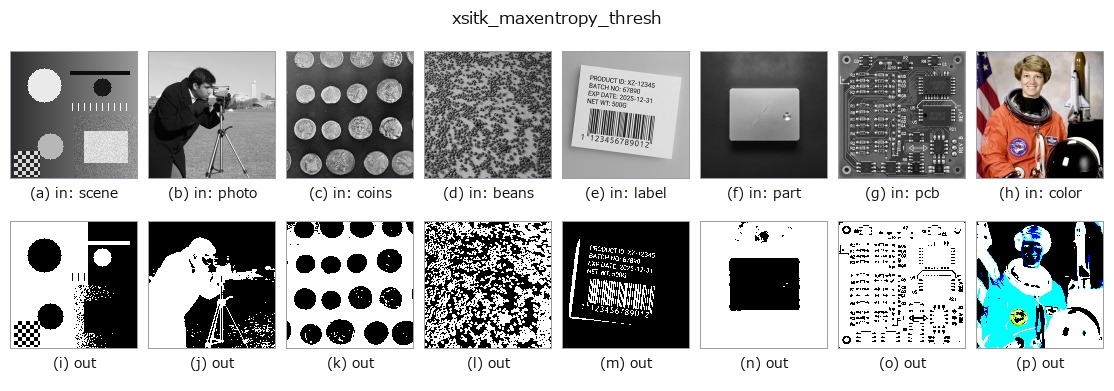

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
最大エントロピー法による二値化(SimpleITK MaximumEntropyThreshold、Kapur の方法)。ヒストグラムを前景/背景の 2 クラスに分けたときのエントロピー和が最大になる閾値を選ぶ大域二値化。
a はヒストグラムのビン数(int(64+192*a) で 64〜256)を振る —— 粗いほど閾値が安定するが微妙な階調差は無視される。b は未使用。
何も写っていないフレーム(実測): 明るさが一様な画像を入れると、明るさに関係なく全画素が前景(1)になる。照明が飛んだ・遮られた・被写体が無いフレームは「欠陥 100%」として返るので、上流で「一様かどうか」を判定して弾くこと。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
xsitk_maxentropy_thresh 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_color_artistic —
py -3.11 examples/gallery2d_color_artistic.py
型が繋がる次の op(region を入力に取れる)
identity · reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small
