shape_trans_xld — 2D contour op
- データ種:
contour→contour - 呼び出し:
fullseye.apply(img, "shape_trans_xld", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
shape_trans_xld(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

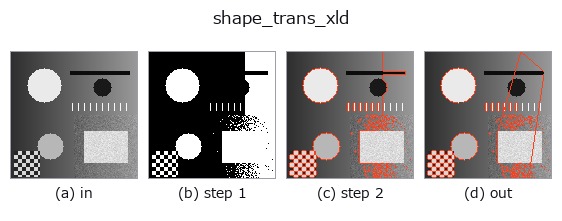

段階(前置きの op → この op。左から順):

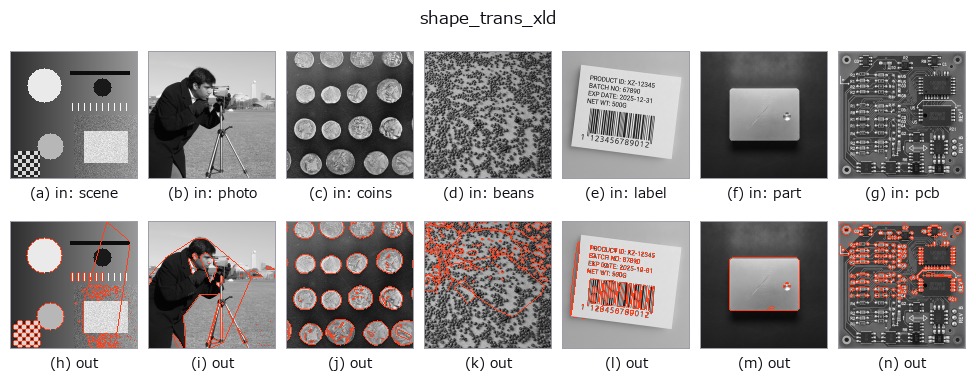

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
輪郭の凸包(cv2.convexHull)を計算し、輪郭形式のまま返す
(shape_trans の輪郭版)。HALCON の shape_trans_xld（Transform the
shape of contours or polygons.）が持つ複数の変形モードのうち、凸包 1 種類
のみを実装している(近似)。
a, b は未使用。cv2 が無い環境ではこの分岐は呼べない。
