projective_trans_contour_xld — 2D contour op
- データ種:
contour→contour - 呼び出し:
fullseye.apply(img, "projective_trans_contour_xld", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
projective_trans_contour_xld(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

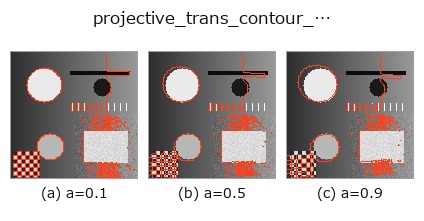

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

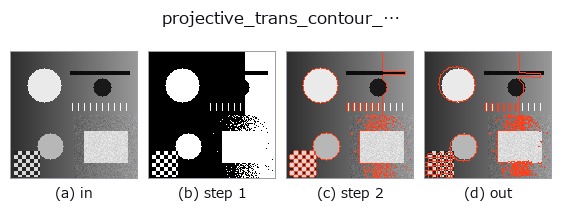

段階(前置きの op → この op。左から順):

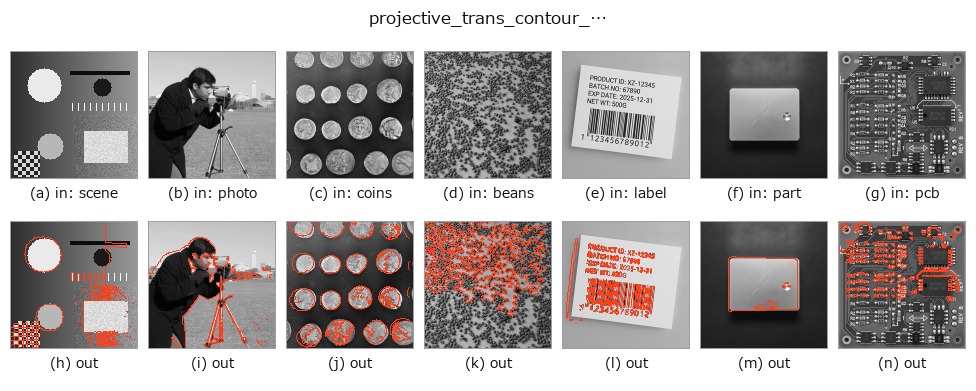

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
輪郭の各点に、列位置に応じた疑似的な遠近収縮(d = 1 + 0.3*a*(col -
中心)/幅で各点の座標を割る)を適用する。真の 3x3 ホモグラフィ行列による
射影変換ではなく、片方向だけの簡易な縮尺変化で近似している点に注意。
HALCON の projective_trans_contour_xld（Apply a projective
transformation to an XLD contour.）の代役。
a が収縮の強さを振る。b は未使用(画像版の
projective_trans_image とは異なり、この輪郭版は b を使わない)。
