lines_color — 2D contour op
- データ種:
color→contour - 呼び出し:
fullseye.apply(img, "lines_color", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
lines_color(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

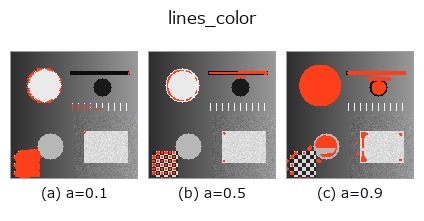

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

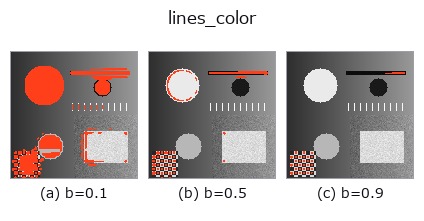

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

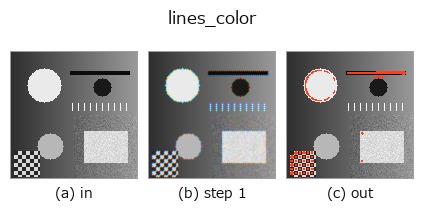

段階(前置きの op → この op。左から順):

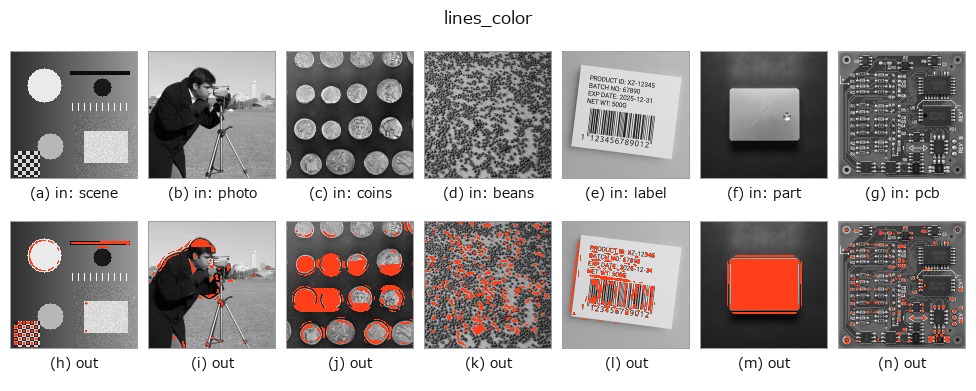

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
カラー画像の線（リッジ）を検出する。HALCON の lines_color（カラーの
線とその幅を検出する）に相当するとされるが、線幅は推定しない——輝度
画像上のガウシアン・ラプラシアン応答をしきい値二値化して連結成分を
輪郭として返すだけで、線幅（HALCON 側が返す値）に相当する出力は持たない。
_rgb_to_gray で輝度化した後、scipy.ndimage.gaussian_laplace を
シグマ 0.5 + 2.5 * a でかけて絶対値を最大値正規化し、
0.2 + 0.4 * b でしきい値二値化して 8 連結ラベリングする。
a はリッジの太さ（LoG のスケール）、b は検出しきい値を振る。
3 画素未満の成分は捨てる。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
cfa_to_rgb 0.50 0.50
lines_color 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_contour_measure —
py -3.11 examples/gallery2d_contour_measure.py
型が繋がる次の op(contour を入力に取れる)
identity · select_contours · smooth_contours · fit_line_contours · contours_to_region · count_contours · total_length · select_contours_xld
同カテゴリ(contour)
select_contours · smooth_contours · fit_line_contours · contours_to_region · sk_find_contours · edges_sub_pix · lines_gauss · select_contours_xld
