hx_test_region_points — 2D halcon_ext op
- データ種:
region→feature - 呼び出し:
fullseye.apply(img, "hx_test_region_points", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
test_region_points(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

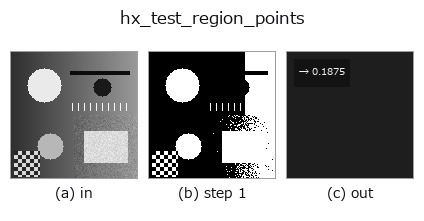

段階(前置きの op → この op。左から順):
使い方
格子状の複数点のうち region に含まれる割合(test_region_points)。
v > 0.5 の region を step 画素おきの格子(reg[::step, ::step]、原点は (0,0))でサンプリングし、
格子点のうち region に入っている割合を np.float64(0〜1)で返す。
a→ 格子間隔step = max(2, int((0.1 + 0.3*a) * min(h, w)))(短辺の 10%〜40%、最小 2 画素)。bは未使用。- 格子点が 0 個なら 0.0。
格子が細かければ region の面積率の近似になり、粗ければ「代表点がどれだけ region に落ちるか」の粗い指標になる。
格子の原点は固定なので、region を少しずらすだけで値が飛ぶ。面積率そのものが欲しいなら region の平均値を
取る方が正確。1 点の判定は hx_test_region_point。
