hx_smallest_rect2_xld — 2D halcon_ext op
- データ種:
contour→feature - 呼び出し:
fullseye.apply(img, "hx_smallest_rect2_xld", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
smallest_rectangle2_xld(意味・パラメータは HALCON リファレンスが参考になる)

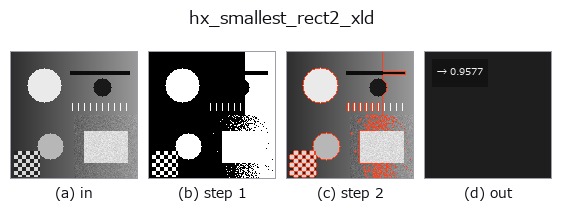

図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
段階(前置きの op → この op。左から順):
使い方
最小面積外接矩形の面積比(矩形面積 / 画像面積)を返す(feature)。
全 contour の点をまとめ、0°〜84° を 6° 刻みで回転させて軸並行外接矩形の面積を計算し、その最小値を画像面積
H*W で割って 1 で頭打ちした np.float64 で返す。
a,bは未使用。- 点が 3 個未満なら 0.0。各辺には
1e-9が足してあり、点が同一直線上でも面積は厳密には 0 でなく極小値。
角度探索が 6° 刻みなので真の最小面積より最大で数 % 大きく出ることがある。全 contour を 1 つの矩形で包むため、
離れた contour が複数あると間の空白も含む。アスペクト比は hx_fit_rectangle2_contour、軸並行版は
hx_smallest_rect1_xld。
