hx_rectangle1_domain — 2D halcon_ext op
- データ種:
image→region - 呼び出し:
fullseye.apply(img, "hx_rectangle1_domain", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
rectangle1_domain(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

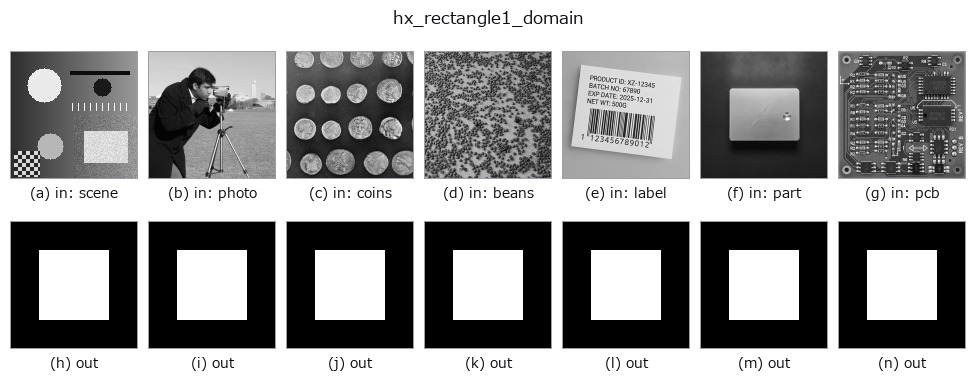

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
画像の定義域を軸並行矩形に縮小(中央の a×b の割合)region。
入力 v と同じ形状で、画像中央に置いた高さ hh・幅 ww の軸並行矩形を 1 とする 0/1 の float 配列
(region)を返す。入力の中身は見ない。
a→ 高さの割合hh = int(h * (0.2 + 0.7*a))(20%〜90%)。b→ 幅の割合ww = int(w * (0.2 + 0.7*b))(20%〜90%)。- 左上は
((h-hh)//2, (w-ww)//2)で、中央からのずれは整数切り捨てぶんだけ。
画像の周辺(照明落ち・レンズ端)を検査対象から外す ROI を作るのに使う。画像全面が欲しければ hx_full_domain、
既存 region の周辺を削るなら hx_clip_region_rel。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
