hx_plateaus_center — 2D halcon_ext op
- データ種:
image→region - 呼び出し:
fullseye.apply(img, "hx_plateaus_center", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
plateaus_center(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

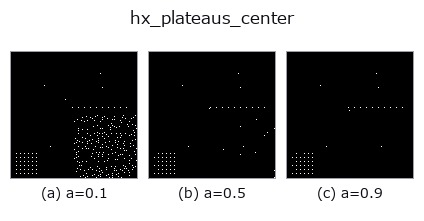

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

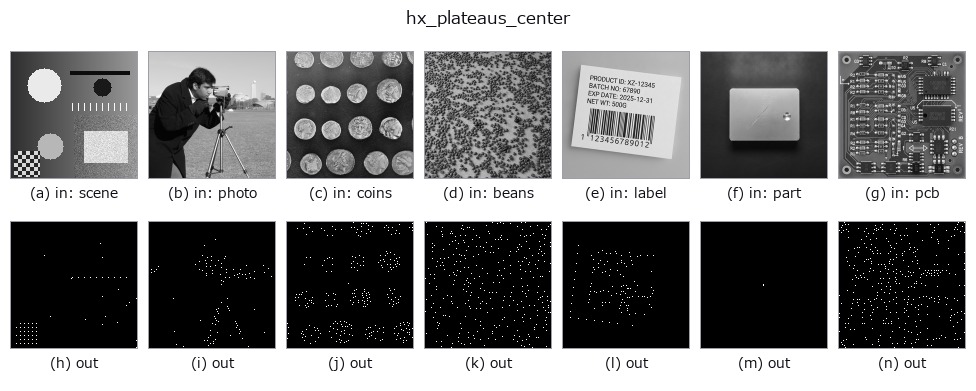

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
gray 値の平坦域(勾配~0)の中心を検出: 平坦連結成分の重心画素を marker region に。
Sobel 勾配振幅 gmag を求め、gmag < (0.01 + 0.1*a) * max(gmag) の画素を「平坦」として 8 近傍で連結成分に
分け、各成分の重心(center_of_mass)を四捨五入した 1 画素だけを 1 とするマーカー region を返す。
a→ 平坦とみなす勾配の上限(最大勾配の 1%〜11%)。大きいほど平坦域が広がりつながる。bは未使用。- 成分が 1 つも無ければ全 0。
注意: 出力は成分 1 つにつき 1 画素で、成分の面積や形は失われる。重心は非凸な平坦域(環状など)では域外に落ちる
ことがある。しきい値が最大勾配に対する相対値なので、強いエッジが 1 本あるだけで他の緩い勾配が「平坦」側に入る。
ウォーターシェッドのマーカーや、成分数を数える用途向け。面としての平坦域が欲しいなら hx_lowlands。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
hx_plateaus_center 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_halcon_ext —
py -3.11 examples/gallery2d_halcon_ext.py
型が繋がる次の op(region を入力に取れる)
identity · reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small
