hx_gen_ellipse_sector — 2D halcon_ext op
- データ種:
image→region - 呼び出し:
fullseye.apply(img, "hx_gen_ellipse_sector", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
gen_ellipse_sector(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

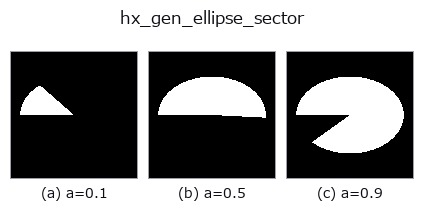

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

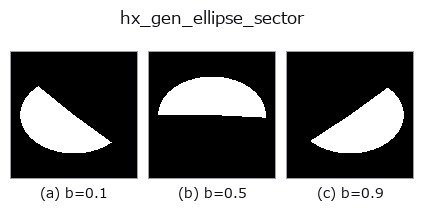

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

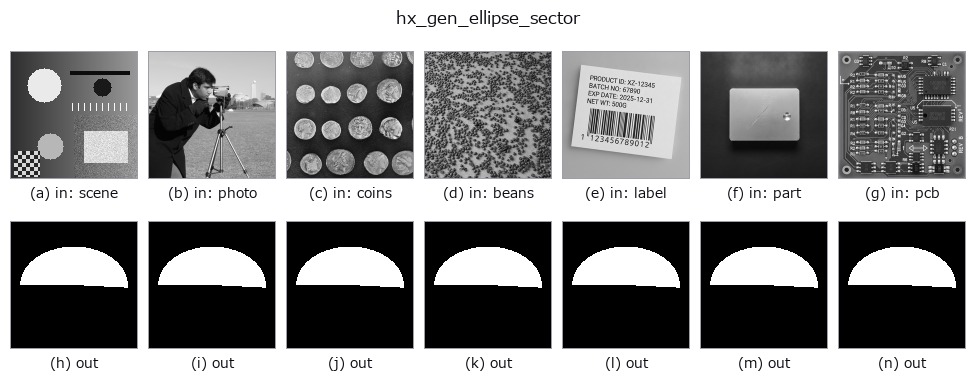

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
楕円の扇形(セクタ)region を生成する。HALCON の gen_ellipse_sector
(楕円セクタを生成する)に相当。
楕円の軸は画像幅の 42%・高さの 30%に固定。b が開始角(b*2*pi)、
a が掃引角(0.1 + a*(2*pi-0.1))を振る。hx_gen_circle_sector の
楕円版。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
hx_gen_ellipse_sector 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_halcon_ext —
py -3.11 examples/gallery2d_halcon_ext.py
型が繋がる次の op(region を入力に取れる)
identity · reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small
同カテゴリ(halcon_ext)
hx_gen_circle · hx_gen_ellipse · hx_gen_rectangle2 · hx_gen_checker_region · hx_gen_grid_region · hx_gabor · hx_fit_surface1 · hx_fit_surface2
