hx_expand_region — 2D halcon_ext op
- データ種:
region→region - 呼び出し:
fullseye.apply(img, "hx_expand_region", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
expand_region(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

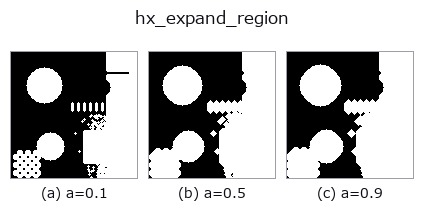

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

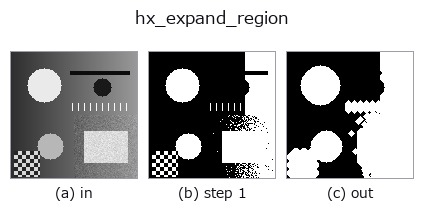

段階(前置きの op → この op。左から順):

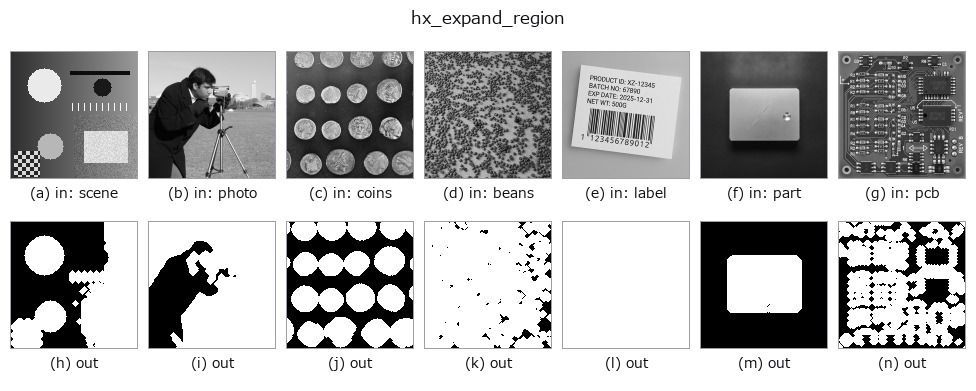

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
領域間の隙間を埋める(region -> region): 二値領域を dilation で膨張して連結を促す。
v > 0.5 を region とみなし、4 近傍の十字構造要素を it 回反復した菱形(マンハッタン距離 it 以内)で
binary_dilation を 1 回掛け、0/1 の float 配列で返す。
a→ 膨張半径it = 1 + int(a*4)(1〜5 画素)。互いの距離が2*it画素以下の領域どうしがつながる。bは未使用。
隙間を埋めて連結を促す op で、領域は必ず太る(元の面積には戻らない)。元の大きさを保ちたいときは後段で
hx_erosion1 を同程度の半径で掛けるか、初めから hx_closing を使う。画像外は 0 扱い(膨張は端で止まる)。
空の region は空のまま返る。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
hx_expand_region 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_halcon_ext —
py -3.11 examples/gallery2d_halcon_ext.py
型が繋がる次の op(region を入力に取れる)
identity · reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small
