hx_dilation2 — 2D halcon_ext op
- データ種:
region→region - 呼び出し:
fullseye.apply(img, "hx_dilation2", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
dilation2(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

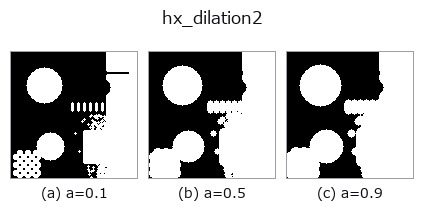

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

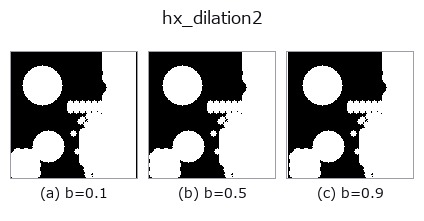

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

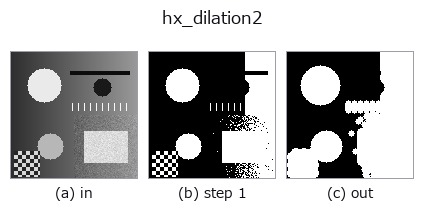

段階(前置きの op → この op。左から順):

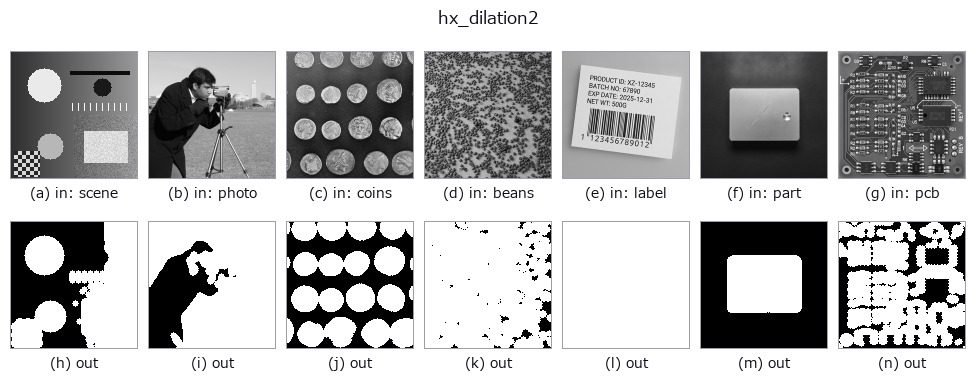

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
参照点つき dilation: 膨張後に参照点オフセット(b で並進)。
v > 0.5 を region とし、半径 r の円板構造要素で binary_dilation した後、結果を列方向に sh 画素
np.roll で平行移動して 0/1 の float 配列で返す。
a→ 円板半径r = 1 + int(a*4)(1〜5 画素)。b→ 列方向のずらし量sh = int((b-0.5)*6)。値は -3〜3 で、小数点以下は 0 方向に切り捨てるためbが およそ 1/3〜2/3 の範囲では 0(ずらし無し)になる。負で左、正で右。
行方向のずらしは無い(参照点を横にずらす形だけを再現)。np.roll なので端からはみ出た分は反対側に現れる
(端に接する region を扱うときは注意)。単純な膨張だけなら hx_dilation1。
