hx_char_threshold — 2D halcon_ext op
- データ種:
image→region - 呼び出し:
fullseye.apply(img, "hx_char_threshold", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
char_threshold(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

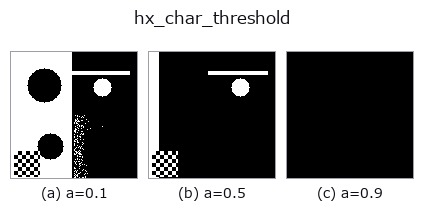

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

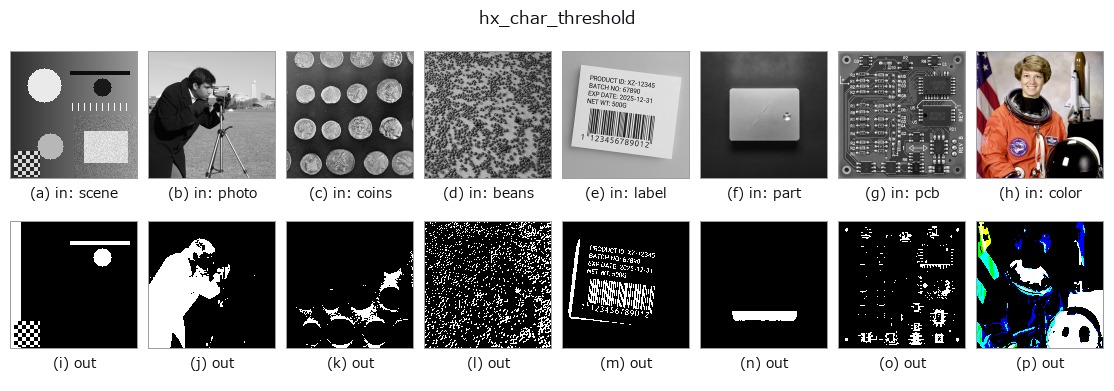

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
4 列目はカラー (H,W,3) の入力。この op は色を跨がずに扱える(色チャネルを 3 本目の空間軸として畳み込まない)。
使い方
暗い文字を明るい背景から抽出(region): thresh = mean - k*std(k は a)で下側を選ぶ。
画像全体の平均 mean と標準偏差 std から thr = mean - k*std を計算し、v < thr の画素を 1 とする
0/1 の float region を返す。暗い文字が少数派で明るい背景が多数派、という前提の大域しきい値。
a→ 係数k = 0.2 + 1.8*a(0.2〜2.0)。大きいほど厳しく(より暗い画素だけ)、小さいほど多く拾う。bは未使用。
濃淡が一様な画像では std = 0 となり thr = mean で「平均未満」だけが残る。照明ムラがあると 1 本の
しきい値では片側が欠けるので、前に hx_plane_deviation で背景を引くか、局所版の dyn_threshold /
local_threshold を使う。明るい文字を取りたい場合は先に画像を反転する(この op は下側しか選ばない)。
