fullseye
compactness — 2D features op
- データ種:
region→feature - 呼び出し:
fullseye.apply(img, "compactness", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
compactness(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

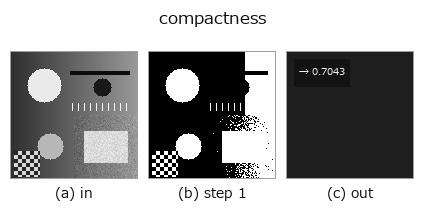

段階(前置きの op → この op。左から順):
使い方
コンパクトさ 周囲長² / (4π・面積)。円で 1、細長い/ぎざぎざ/穴が多いほど
大きくなり、上限は無い。HALCON の compactness（Shape factor for the
compactness of a region.）と同じ量。
★2026-09-26 まで /10 して min(1.0, ...) で切っていた —— 値を [0,1] に
収めるための便宜だったが、周囲長²/(4π・面積) が 10 を超える形(幅 2 px なら
長さ 80 以上の傷)を全部 1.0 に潰していた。傷や割れという、いちばん見たい
領域で「形が違うのに同じ数」が返っていたことになる。値域 [0,1] はそもそも
feature の契約ではない(elliptic_axis は 6.35、r3_region_features は
18.1 を返す)ので、潰す理由が無かった ――
docs/hardening/compactness-saturated-at-one.md。
HALCON は max(1, C) と下で切る(画素近似で 1 を下回りうるため)が、
ここでは切らない。1 を下回る値は「領域が小さすぎて近似が効いていない」と
いう情報そのもので、必要なら呼ぶ側で切れる。
a, b は未使用。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
compactness 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_features —
py -3.11 examples/gallery2d_features.py - shape_factors_closed_form —
py -3.11 examples/shape_factors_closed_form.py
型が繋がる次の op(feature を入力に取れる)
同カテゴリ(features)
effective_bit_depth · blob_count · area_frac · count_contours · total_length · vol_count · sk_euler · sk_entropy_feat
