fullseye
r3_clip_region — 2D region op
- データ種:
region→region - 呼び出し:
fullseye.apply(img, "r3_clip_region", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
clip_region(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。

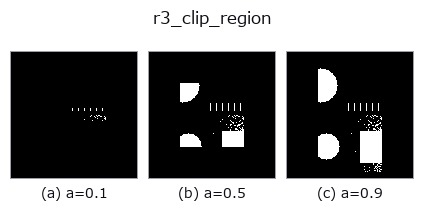

つまみ a を振る(0.1 / 0.5 / 0.9、もう一方は既定):

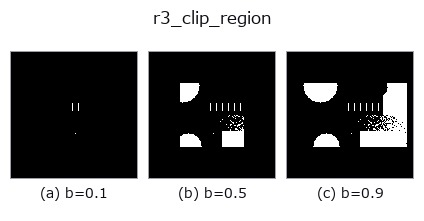

つまみ b を振る(0.1 / 0.5 / 0.9、もう一方は既定):

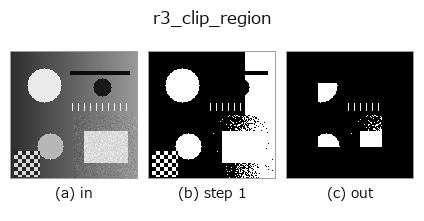

段階(前置きの op → この op。左から順):

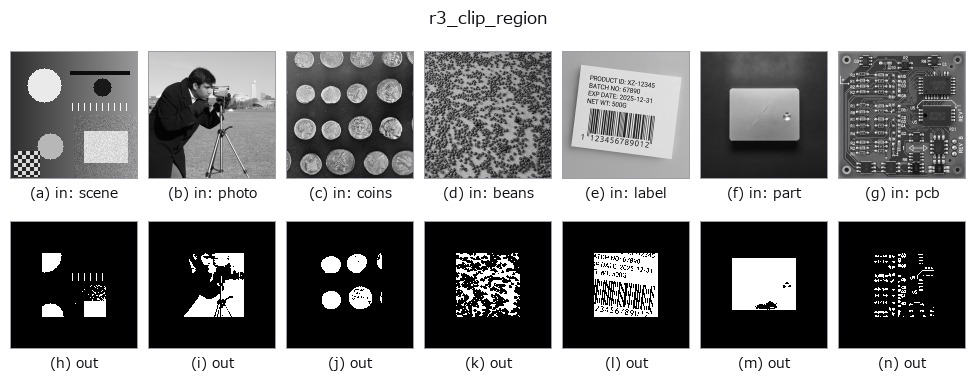

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
領域を画像中心の矩形窓でクリップする（HALCON clip_region に相当）。
a は残す高さの割合（0〜1）、b は残す幅の割合（0〜1）。窓は画像の中心に置かれ、窓の外側の領域画素はすべて消される。
窓の大きさは wh = max(1, round(a*H)) 行 × ww = max(1, round(b*W)) 列で、左上を ((H-wh)//2, (W-ww)//2) に置く（端数は上・左に寄る）。a, b は [0,1] に clip、非有限なら 0.5。a=b=1 で入力そのまま、a=b=0 でも中央の 1 画素は残る（全零にはならない）。入力は > 0.5 で前景マスクに直すため、グレー値や NaN は背景扱い。
返り値は入力と同形の float64 0/1 マスク。窓は領域の外接矩形ではなく画像全体を基準にする点に注意（領域が画像の隅にあると a=b=0.5 で丸ごと消えることがある）。領域基準で相対クリップしたいなら hx_clip_region_rel。窓の外を消すのであって窓自体を前景にはしない（領域が無い所は 0 のまま）。画像側で同じ中央窓を切るのは it_crop_domain（こちらは a 1 つで縦横同じ割合）、輪郭の点を窓で残すのは xg_crop_contours。例外時は0 マスクに落ち、backend_safe の台帳に記録される（strict モードでは再送出）。
