r2_runlength_features — 2D region op
- データ種:
region→feature - 呼び出し:
fullseye.apply(img, "r2_runlength_features", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
runlength_features(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

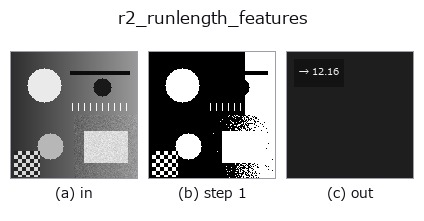

段階(前置きの op → この op。左から順):
使い方
Region -> feature: mean length of horizontal foreground runs.
前景マスク(> 0.5)の各行を左から走査し、連続する前景画素の並び(水平ラン)の
長さをすべて集めて、その平均(画素数)を 1 つのスカラーで返す。行ごとにゼロ
埋めした行の差分でランの開始/終了を検出する。a, b は未使用。
返り値は numpy.float64。前景が無ければ 0.0。単位は画素で、画像サイズで
正規化しない(同じ形状でも解像度が 2 倍なら値も 2 倍になる)。垂直方向のランは
数えない(縦縞と横縞で値が大きく変わる、向きに依存する特徴量)。細い横線が
多い領域では値が大きく、点状ノイズが多いと 1 に近づく。ラン長の分散や
エントロピーは r3_runlength_distribution、短いランの除去は
r3_eliminate_runs。特徴量なので後段に画像 op は繋げない。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
r2_runlength_features 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_region —
py -3.11 examples/gallery2d_region.py
型が繋がる次の op(feature を入力に取れる)
同カテゴリ(region)
reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small · invert_region
