fullseye
boundary — 2D region op
- データ種:
region→region - 呼び出し:
fullseye.apply(img, "boundary", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
boundary(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

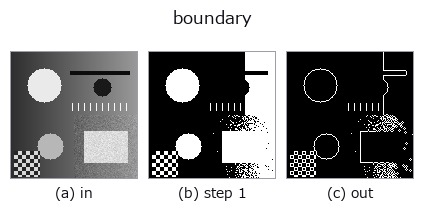

段階(前置きの op → この op。左から順):

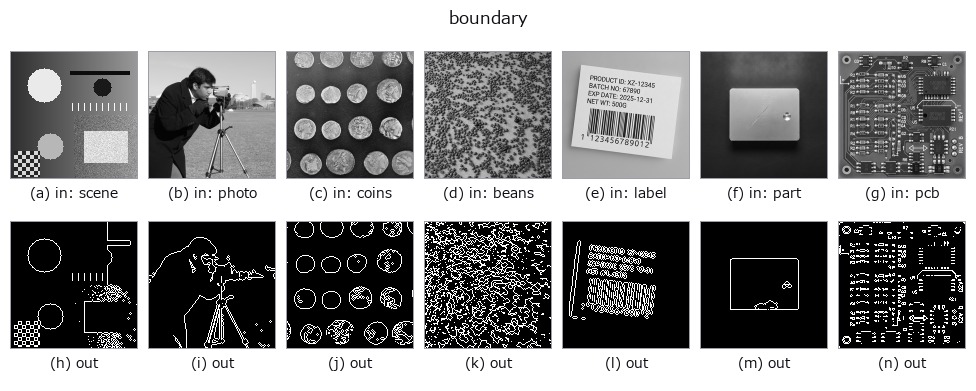

別の画像でも(合成シーン / 写真 / 硬貨。上段が入力、下段がその出力。つまみは既定):
使い方
領域からその 1 画素収縮版を引くことで外周境界線(輪郭の内側 1 画素の
リング)を取り出す。塗りつぶされた領域を輪郭線に変換する。HALCON の
boundary（Reduce a region to its boundary.）に相当。
a, b は未使用。
穴のある領域: 外周だけでなく穴の輪郭も返る（「領域 − 収縮版」は定義上、外側からも穴の側からも 1 画素を残す。実測で確認）。
画像の縁: 領域が画像の端に接する場合、縁の側も境界に含まれる(外側を背景とみなして収縮するため)。全面が領域の入力では、出力は画像の外周 1 画素の枠になる(8x8 で 28 画素。実測)。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
boundary 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_region —
py -3.11 examples/gallery2d_region.py - voxel_labels_color —
py -3.11 examples/voxel_labels_color.py
型が繋がる次の op(region を入力に取れる)
identity · reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small
同カテゴリ(region)
reg_erode · reg_dilate · reg_open · reg_close · fill_holes · select_largest · remove_small · invert_region
