eccentricity_xld — 2D features op
- データ種:
contour→match - 呼び出し:
fullseye.apply(img, "eccentricity_xld", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル) - HALCON 相当:
eccentricity_xld(意味・パラメータは HALCON リファレンスが参考になる)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

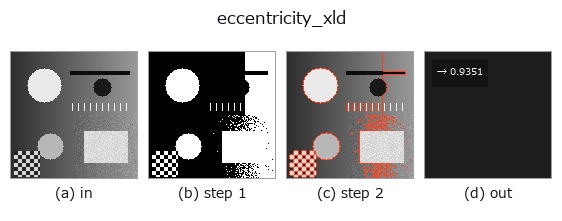

段階(前置きの op → この op。左から順):
使い方
eccentricity の輪郭版。最大の輪郭について (Anisometry, Bulkiness,
StructureFactor) を match ソートの 3 成分ベクトルで返す。HALCON の
eccentricity_xld（Shape features derived from the ellipse parameters of
contours or polygons.）と同じ 3 値・同じ式。
★Ra/Rb は囲まれた面積の幾何モーメントから導く。2026-09-26 まで
cv2.fitEllipse(輪郭「点」への最小二乗当てはめ)を使っていて、細長い形で
大きく外れていた —— 4x80 の棒で Anisometry 39.1 対 20.65。HALCON の定義は
モーメント由来の方である。
点数が足りない、面積が 0 のときは円の値 (1, 1, 0) を返す。cv2 が無い環境では MissingDependencyError で止まる。
a, b は未使用。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
sk_find_contours 0.50 0.50
eccentricity_xld 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_features —
py -3.11 examples/gallery2d_features.py
