classify_shape — 2D classification op
- データ種:
region→feature - 呼び出し:
fullseye.apply(img, "classify_shape", a=0.5, b=0.5)(2-D は 1 画像 + 2 スカラつまみa,b∈[0,1]のモデル)
図は合成の入力 128×128 で実際に走らせた出力。左が入力、右が出力。点群は上から見た散布(明るさ = z)、1-D 列は折れ線、体積は z 方向の最大値投影、動画は中央フレーム、複素画像は振幅、絵にならない返り値は値そのもの。
つまみ a は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。
つまみ b は出力を変えない(実測: 0.1 / 0.5 / 0.9 で同一)。

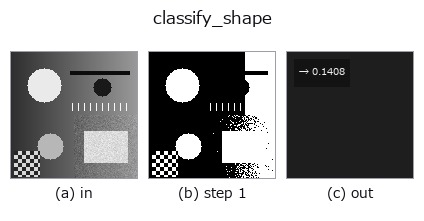

段階(前置きの op → この op。左から順):
使い方
最大の連結領域について円形度（circularity）を計算する形状分類の基礎特徴量。対応する単体の HALCON op は指定されていない。
a, b は未使用。最大面積の連結成分について 4π×面積 / 周長² を計算し、理想円で 1 になるよう min(1.0, ...) で頭打ちにする（数値誤差で 1 をわずかに超えるのを防ぐ）。周長は領域からその侵食を引いた境界画素数（_region_boundary と同じ考え方）で近似するため、輪郭ベースの周長より粗い。前景が無ければ 0 を返す。コード中のコメントの通り、OCR・良否判定など「形状で分類する」処理の土台として使うことを想定している。
詳しい使い方ガイド
参考(サンプルデータ・文献)
- サンプルデータ カタログ(DL URL / ライセンス) — 2-D は skimage.data(BSD/public)+ 合成、3-D は実データ源(Stanford/PDS 等)の DL URL。
- 演算子の来歴・参考文献 — この op 族の元になった研究/手法の出典。
- アルゴリズムの正典(著者・年)と用途は上記ファミリ使い方ガイドに記載。
Studio で試す
下のプログラムは実際に走ることを確かめてある(図と同じ入力)。Studio のヘルプではこのブロックがボタンになり、その場で読み込んで実行できる。
threshold 0.50 0.50
classify_shape 0.50 0.50
実行できる例(この op を実際に呼ぶ検証済みサンプル)
- gallery2d_features —
py -3.11 examples/gallery2d_features.py
型が繋がる次の op(feature を入力に取れる)
同カテゴリ(classification)
—
